Rig Dril Craidd Diemwnt Arwyneb SX16 NQ 1250m

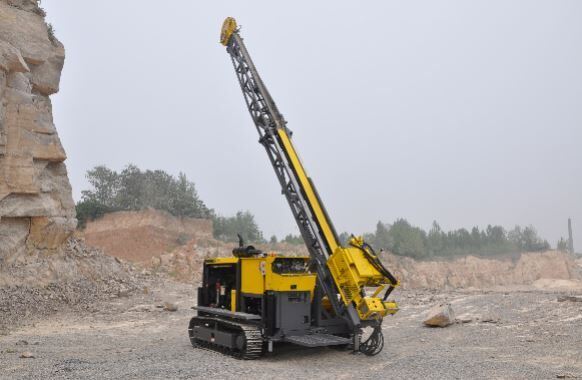

SX16 Wyneb Diamond Craidd Drilio Rig

Mae'r rig drilio craidd SX16 Surface-wedi'i gynllunio ar gyfer gweithrediadau drilio amrywiol sy'n cynnwys system fwydo uniongyrchol hir, injan T3 allyriadau isel a phrif winsh pwerus. Mae'n cael ei ystyried yn un o'r driliau twll dwfn mwyaf cynhyrchiol yn ei ddosbarth sy'n cynnig-dibynadwyedd a chynhyrchiant safonol uchel.

Daw'r gallu profedig o'r pecyn pŵer wedi'i uwchraddio a'r system hydrolig, yn ogystal â'r dyfeisiau codi a'r strwythurau mecanyddol.

Mae'n rhaid i'r dymp, jaciau lefelu hydrolig a mast plygadwy wneud y SX16 yn gyflym i'w sefydlu. Mae'r trac ymlusgo rheoli radio dewisol yn galluogi'r dril i symud yn hawdd ar y safle ac yn cadw'r gweithredwr mewn pellter diogelwch. Mae'r gardiau diogelwch safonol a'r botymau E-stopio yn gwneud y rig yn hawdd ei ddefnyddio ac yn ddiogel i'w ddefnyddio.

Nodweddion

· Mast dympio -- yn creu llwyfan gweithio sefydlog ac yn gostwng yr uchder gweithio yn ddramatig.

· Mast Telesgop Newydd -- Gosodiad hawdd ac yn gallu tynnu 6m o wialen tra'i fod o faint cryno ar gyfer cludiant.

· Jaciau lefelu hydrolig a silindrau codi mastiau -- gwneud y rig yn hawdd i'w osod.

· Uned chuck a chylchdroi Christensen o darddiad Canada -- yn cynnig disgwyliadau uchel o ran perfformiad a dibynadwyedd.

· Daliwr gwialen hydrolig - yn darparu gweithrediad cyflym o glampio gwialen, gwell dibynadwyedd a llai o angen gwasanaeth.

· Trac ymlusgo â rheolaeth radio – Gwell symudedd a diogelwch.

Gallu Drilio

Bllinell weiren 1540m

Nllinell weiren 1250m

Hllinell weiren 780m

Pllinell weiren 480m

* Mae dyfnder yn seiliedig ar dwll fertigol *

Prif Hoist

Capasiti llinell sengl: Drwm noeth 80 kN

Cyflymder llinell: Drwm noeth 40 m/munud

Maint cebl: 35 mx 16 mm

Llinell Wire

Cynhwysedd: 1800 m o 6 mm WL

1000 m o 7 mm WL

Tynnu llinell: drwm noeth: 11,9 kN

Drwm llawn: 3.0 kN

Cyflymder llinell: drwm noeth 114 m/munud

Drwm llawn 453 m/munud

System Mast a Bwydo

Teithio porthiant: 3,5 m

Cyflymder porthiant: cyflym ac araf, rheolaeth amrywiol

Byrdwn: 59.6 kN

Tynnu: 138 kN

Ongl drilio: 45 i 90 gradd
Hyd tynnu gwialen: 6.09 m

Uned Bwer

Gweithgynhyrchu: Cummins

Model: QSB6.7 Haen III

Cyfrol: 6.7 litr 6 cyl.

Pwer: 153 kW

RPM: 1800

Math o injan: Diesel turbocharged, oeri dŵr

System drydanol: 24 V (Alternator 24 V, 95Amp)

System Hydrolig:

Pwmp cynradd: 28 MPa - 280 l / mun

Pwmp eilaidd: 20 MPa - 170 l/munud

Pwmp ategol: 21,5 MPa - 55 l / mun

Oeri olew hydrolig: Aer

Cyflymder Pen Dril a Spindle

Pwer: modur hydrolig, amrywiol

Cyflymder/Cefn 4

Gyriant terfynol: Cadwyn dawel wedi'i gyrru, cymhareb 2:5

gwerthyd 117 mm (ID)

Cyflymder gwerthyd: 117-1300 rpm

Torque: Uchafswm 5113 Nm

Pen: Swing i ffwrdd (dewisol i symud ochr)

Opsiwn Ymlusgo

Dull rheoli Radio Remote Control

Cyflymder Uchafswm cyflymder 3 km/awr

Math o drac Dyletswydd trwm, esgid trac 300 mm

Cynulliad Chuck

Math: Hydrolig ar agor, gwanwyn ar gau

Diamedr tu mewn mwyaf: 117 mm

Cynhwysedd dal: 18 143 kg

Daliwr gwialen

Math: Hydrolig agored, gwanwyn nwy ar gau

Diamedr tu mewn mwyaf: 210 mm

Cynhwysedd dal: 15 000 kg

Sylfaen Dril yn Cefnogi

Olwynion rig 4 x 770 mm wedi'u gosod ar drelar

Cefnogaeth: 4 jac hydrolig

Diamedr pad: 200 / 230 mm

Hyd teithio: 550 mm

Pwysau

Math o olwyn: 7000 kg (Ddim ar gael ar gyfer DH)

Crawler wedi'i osod ar 9000 kg

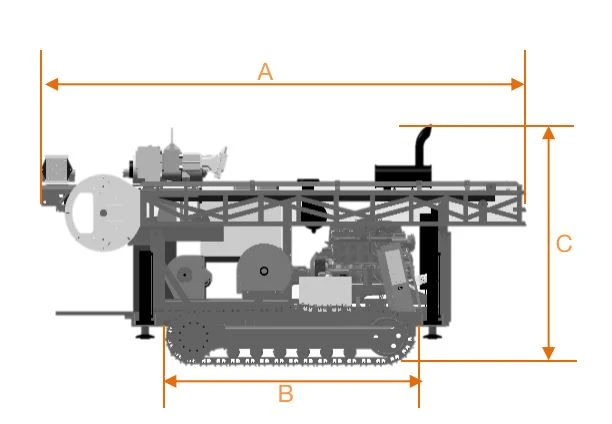

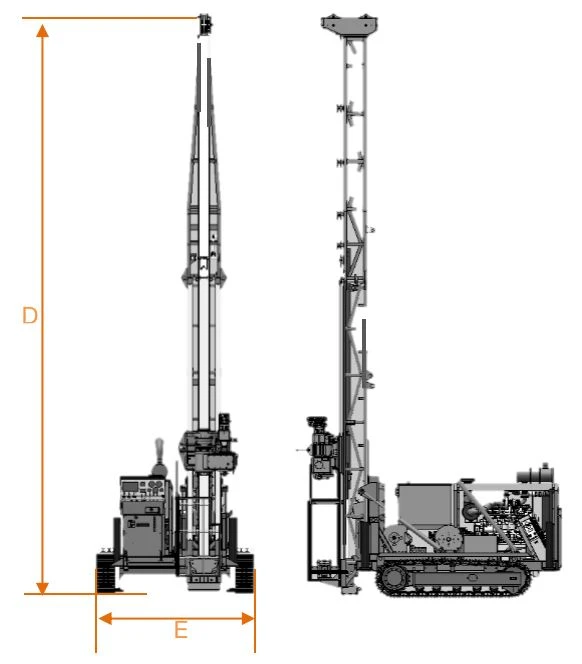

Dimensiynau (Trafnidiaeth / Safle Gwaith)

A: 5150 mm

B: 2700 mm

C: 2340 mm

D: 9650mm
